Cadena de producción de aluminio de la capa del polvo con el sistema del tratamiento previo del tanque de la inmersión

Datos del producto:

Lugar de origen:	CHINA
Certificación:	CE

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	4-6 semanas
Condiciones de pago:	T/T
Capacidad de la fuente:	1pcs/month

Contacto

Descripción detallada del producto

Alta luz:

cabina de espray automatizada

Cabinas de pulverización industrial

Cadena de producción de aluminio de la capa del polvo con el sistema del tratamiento previo del tanque de la inmersión

Detalle rápido:

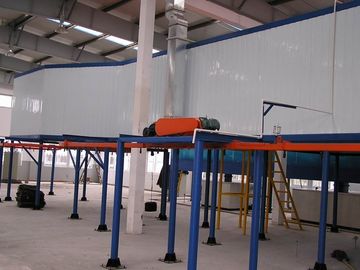

1. La imagen muestra a humedad la estufa, su tratamiento previo es el inmersión-tipo, sistema de transportador en esta línea es ritmo controlado.

2. El este tratamiento previo de la cadena de producción de la capa es inmersión-tipo, el sistema de transportador es ritmo controlado. la cinta transportadora, la puerta neumática y la acción de la polvo-inmersión son controladas por el PLC

Cadena de producción de aluminio de la capa del polvo con el sistema del tratamiento previo del tanque de la inmersión 0

Parámetro de diseño

No.

artículo

Base del diseño

objeto

aluminio

Grueso máximo del material

≤1.2mm

Método del tratamiento previo

Tratamiento previo de la inmersión

método de rociadura de polvo

Automático + manual

El tamaño máximo del objeto colgado en la planta de fabricación

L×W×H=6800×200×1900 (milímetro)

Peso máximo del pedazo del trabajo

≤70Kg/hanger (haz de balanza incluyendo)

Método de la ejecución

Colgante de los puntos dobles

Cinta transportadora de la suspensión en la planta de fabricación

QXG-200 modelo, peso colgante 35kg máximo

Echada de la película de las tijeras en la planta de fabricación

7200mm/2pieces

cálculo de proceso de la velocidad sobre la planta de fabricación

Velocidad de proceso: 0.8m/min

Cadena de producción gama de velocidad

0~1.5m/min ajustado

Temperatura de curado del polvo

180~200℃ (calefacción directa del gas líquido)

Tiempo de la capa del polvo

16min-20min (excepto a la sección de la cortina de aire)

Fuente de calor de curar el túnel

calefacción directa del gas líquido

Horno de la deshidratación:

≤110℃ (calefacción directa del gas líquido)

estufa de la humedad

Tamaño del aspecto: (L) 7600mm× (W) 2200mm× (H) 1850m m

Material: el tablero externo, δ=1.0mm laminó al tablero de acero acanalado

Tablero interno, tablero galvanizado =1.0mm del δ

Aislamiento thicknessδ=100㎜,

Material de aislamiento: Rockwool;

Temperatura de sequía: ≤110℃ (aluminio)

La calefacción más alta: 110℃≤60min,

Modelo de máquina del gas de combustión: RIELLO FS20

Cantidad del calor de la salida: 200000 kcal/h,

Eficacia del cambiador de calor del aire el 90%,

Parámetros de proceso y lista material de curar el túnel

No.

nombre

datos

Tamaño externo del túnel de secado:

21000mm× 940(1240) mm×3720mm

Tamaño interno de la sección del túnel de secado:

(W) 700mm× (H) 3050m m (refiera a la disposición)

El modelo del túnel de secado:

continuo

Grueso del tablero aislado:

Tablero lateral: 150m m, tejado/tablero inferior: 150m m

Placa interna y externa de la capa del aislamiento:

Tablero interno: tablero galvanizado δ0.8, tablero externo: tablero revestido del color δ0.8

Envío del tubo del viento:

tablero galvanizado 1.0m m del δ

Dispositivo natural del extractor:

2 pedazos

Altura del pedestal:

430m m

Envío de método del viento:

lado para enviar el lado hasta detrás

Longitud de sequía eficaz:

El cerca de 18m (excepto a la longitud de la sección de la cortina de aire)

Tiempo de la hornada:

Sobre 16min-20min

Tiempo de calentamiento (horno vacío):

Sobre 40min

Temperatura de calefacción:

Temperature~200℃ normal ajustable

Duraciones de ciclo:

Cerca de 4 pedazos/minuto

cambiador de calor kcal del acero inoxidable 200000

1set

caja del intercambio de calor del KCl 200000:

1 determinado (placa externa: placa fría de δ1.o milímetro, placa interna: tablero galvanizado milímetro de δ1.o)

Fan de proyecto inducido la termal:

1set (4.0KW) con el volumen de aire 6#impeller alrededor: 10000m3 /h

motor del gas de combustión:

1 FS20 determinado (200000 kcal)

Máquina de la cortina de aire:

2sets

sitio del aislamiento del sitio y del tocador del espray de polvo

No.	nombre	datos
1	Tamaño externo del tocador:	6000mm×1400mm×3600m m (refiera a la disposición) (1set)
2	Material del tocador:	tablero del sidetopbottom: tablero frío de δ1.5mm (rociadura superficial)
3	Sistema a circuito cerrado	1set
4	Rociador electrostático automático:	6sets
5	Rociador manual	2sets
6	reciclaje de 8 corazones del superior y baje el dispositivo	2 (placa caliente y placa fría a hacer) la altura del filtro: 660m m
7	Recupere la fan	volumen de aire 2sets (7.5Kw): 10000m3 /set
8	Lámpara fluorescente a prueba de explosiones;	Cada 1 pedazo de unilateral
9	Sitio del aislamiento:	los 7.5m×5.2m×4.0m, cuerpo de la cámara adopta el marco de la aleación de aluminio y la estructura del tablero 50㎜sandwich

Sistema de transportador de la suspensión:

No.	nombre	Especificación
1	Modelo de cadena de la suspensión:	QXG-200
2	Echada:	200m m
3	Monopunto del levantamiento:	≤35Kg (esparcidor incluyendo)
4	La longitud total de la cadena de la suspensión:	los 82m
